Sensores inductivos Autonics: diferencias entre NPN y PNP

¿CUÁL ES LA DIFERENCIA ENTRE LOS AUTONICS PR12-4DN Y PR12-4DP?

La diferencia principal entre ambos modelos está en el tipo de salida: el PR12-4DN utiliza salida NPN y el PR12-4DP salida PNP. Aunque comparten varias características físicas y de detección, el tipo de salida debe ser compatible con el circuito o sistema de control donde se instalará.

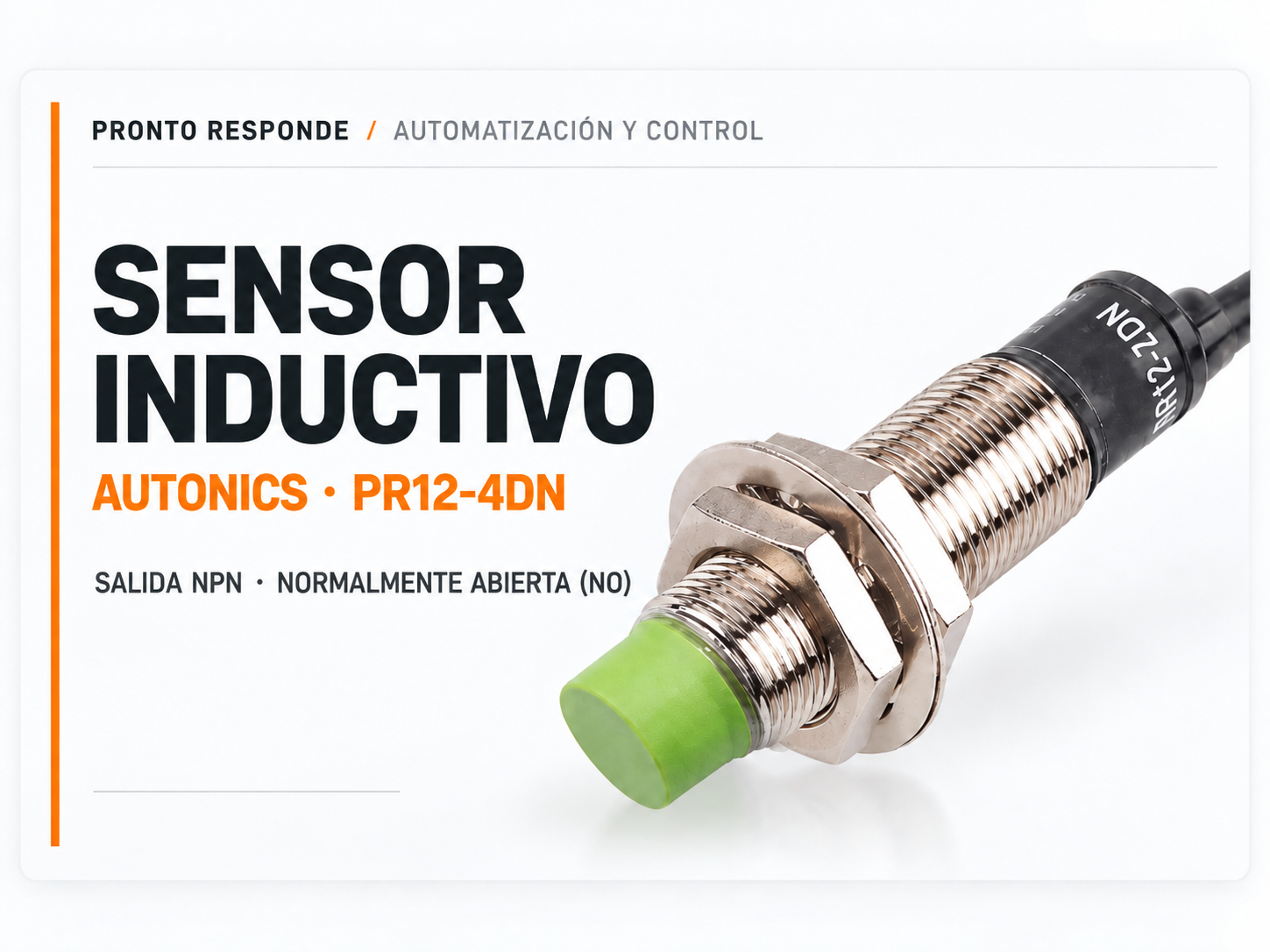

AUTONICS PR12-4DN — SENSOR NPN

El Autonics PR12-4DN es un sensor inductivo cilíndrico M12, de instalación no empotrada, con una distancia nominal de detección de 4 mm.

Cuenta con salida NPN normalmente abierta (NO). Cuando la salida se activa, conmuta hacia el negativo de alimentación (0 V), funcionamiento conocido como sinking.

AUTONICS PR12-4DP — SENSOR PNP

El Autonics PR12-4DP es un sensor inductivo cilíndrico M12, de instalación no empotrada, con una distancia nominal de detección de 4 mm.

Cuenta con salida PNP normalmente abierta (NO). Cuando la salida se activa, suministra corriente hacia la carga desde el positivo de alimentación, funcionamiento conocido como sourcing.

¿QUÉ CARACTERÍSTICAS COMPARTEN?

Los sensores inductivos Autonics PR12-4DN y PR12-4DP comparten las siguientes especificaciones técnicas:

• Diámetro del cuerpo roscado: M12.

• Distancia nominal de detección: 4 mm.

• Alimentación nominal: 12–24 VDC.

• Frecuencia de respuesta: 500 Hz.

• Grado de protección: IP67.

• Tipo de instalación: no empotrada.

• Función de salida: normalmente abierta (NO).

La distancia nominal de detección de 4 mm está especificada utilizando un objetivo estándar de hierro de 12 × 12 × 1 mm. El comportamiento de detección puede variar según el material y las condiciones de instalación.

La diferencia principal entre estos dos modelos es el tipo de salida eléctrica: NPN en el PR12-4DN y PNP en el PR12-4DP.

¿QUÉ DATOS DEBES REVISAR ANTES DE ELEGIR O SUSTITUIR UN SENSOR INDUCTIVO?

Antes de elegir o sustituir un sensor inductivo conviene verificar, como mínimo, el tipo de salida (NPN o PNP), la función de salida (NO o NC), la tensión de alimentación, el diámetro o formato del sensor, la distancia de detección, el tipo de instalación y el esquema de conexión.

También es importante comparar estos datos con las especificaciones del sensor original y con las características de la entrada del sistema de control donde será instalado.

¿PUEDO SUSTITUIR UN SENSOR NPN POR UNO PNP?

No directamente, sin verificar primero la compatibilidad eléctrica.

Aunque los modelos Autonics PR12-4DN y PR12-4DP comparten características físicas y de detección, sus salidas funcionan de manera diferente.

El PR12-4DN (NPN) conmuta su salida hacia 0 V, mientras que el PR12-4DP (PNP) suministra corriente desde el positivo de alimentación cuando su salida está activada.

Antes de sustituir un sensor, es necesario revisar el tipo de entrada del PLC o controlador, su cableado y las especificaciones del fabricante.

Importante: que dos sensores tengan el mismo tamaño y distancia de detección no significa que sean eléctricamente intercambiables.

¿QUÉ RECOMIENDA PRONTO ANTES DE SUSTITUIR UN SENSOR?

Antes de comprar o sustituir un sensor inductivo, identifica su número de modelo y verifica sus especificaciones técnicas.

Revisa especialmente el tipo de salida (NPN o PNP), la función normalmente abierta o cerrada (NO/NC), la tensión de alimentación, la distancia de detección y la compatibilidad con el equipo donde será instalado.
